Изготовленная на заказ резиновая защелка - Гибкий ремень защелки капота и литая резиновая защелка T- ручки OEM
Промышленные корпуса, капоты транспортных средств, электрические шкафы, панели доступа к сельскохозяйственной технике и люки для хранения морских грузов имеют общие требования к креплению: механизм закрытия, который обеспечивает надежную, повторяемую силу запирания без инструментов, допускает перекос между сопрягаемыми панелями, поглощает вибрацию без ослабления и выдерживает постоянное атмосферное воздействие на открытом воздухе - — и все это в одном недорогом-компоненте. Металлические защелки и кулачковые-рычажные зажимы механически удовлетворяют этим требованиям, но требуют точного выравнивания панели, металлических точек контакта, склонных к коррозии, и отдельных резиновых прокладок для изоляции от вибрации.Изготовленные на заказ гибкие резиновые защелки(также указывается какремни замка капота, литые резиновые защелки Т-ручек, илиэластичные резиновые ремни дверных замков) представляют собой прецизионные-формованные цельные-крепежные компоненты из эластомера, которые объединяют в себе болтовое-фиксированное крепление, создание эластичного усилия закрытия растяжения и положительное Т-фиксирующее зацепление ручки в одном впрыскивании- или сжатии-формованном резиновом корпусе -, обеспечивающем-не подверженность коррозии,-демпфирование вибрации,-закрытие-не требующее использования инструментов для широкого спектра промышленных и автомобильные панели доступа.
В Best Seal мы являемсяСертификат ISO 9001 и TÜV.OEM завод сболее 20 летопыта точного формования резины. Мы производим100% изготовленные на заказ резиновые защелкииз ваших 3D-чертежей САПР, - сформованных как единый фрагмент-бесплатно дляRMA A2 Допуски прецизионного формованияв соединениях EPDM, NBR, CR и NR. Первые прототипы-образцы статей доставляются вот 10 до 14 рабочих дней. Все производство контролируетсяСтрогий AQL 0,25/0,40.

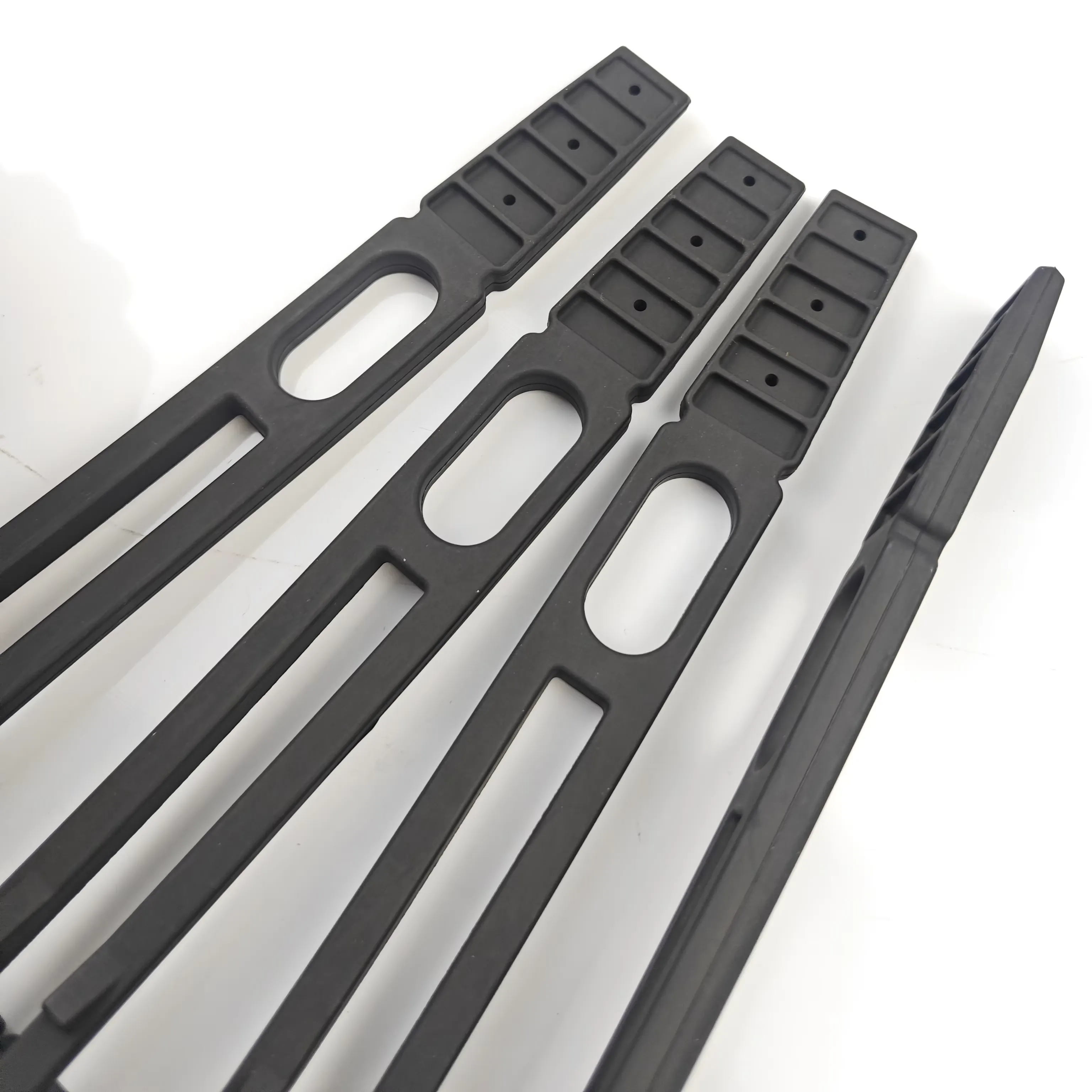

Литая конструкция из трех-зоны One-
Инженерное исполнение А.резиновая защелказависит от точной геометрической интеграции трех функциональных зон в одном формованном корпусе. Компания Best Seal проектирует все три зоны одновременно, исходя из ваших размеров:
Зона 1 - Болт-Фиксированная монтажная головка
Верхняя монтажная головка представляет собой сегментированную решетчатую-армированную конструкцию со непрерывными прямоугольными ребрами, препятствующими скольжению-с обеих сторон. Через ребристую решетку проходят-предварительно просверленные отверстия для болтов или заклепок, обеспечивающие жесткое крепление к панели, дверной раме или краю корпуса. Ребристая поверхность обеспечивает захват и предотвращает вращение при повторяющихся циклах защелки.
Зона 2 - Продолговатый- вырез Эластичная растягивающаяся секция
В центральной секции имеется продолговатое сквозное-отверстие с соединительной продольной прорезью -, образующее калиброванный упругий шарнир, который растягивается в осевом направлении под действием силы зацепления защелки. Геометрия выреза контролирует жесткость пружины растяжения и максимальное удлинение, создавая постоянную силу натяжения закрытия при повторяющихся циклах защелки без постоянной деформации или проскальзывания резинового корпуса.
Зона 3 - Двойная-вилка Т-конец блокировки ручки
Нижний конец раздваивается на два независимых параллельных рычага, каждый из которых заканчивается утолщенным квадратным резиновым блокирующим блоком (рукоятка T-). Двойная-геометрия вилки позволяет продеть фиксирующие блоки в узкую прорезь панели, а затем повернуть на 90 градусов для фиксации за лицевой стороной панели -, обеспечивая надежную механическую фиксацию от разблокировки, вызванной вибрацией-без каких-либо металлических деталей.
Выбор эластомерного состава для резиновых защелок
Сложный выбор длярезиновая защелканеобходимо сбалансировать эластичное восстановление после растяжения, устойчивость к атмосферным воздействиям на открытом воздухе и диапазон рабочих температур для вашей конкретной среды установки:
| Сложный | Темп. Диапазон | Твердость | Ключевые свойства для приложений с защелками | Типичные применения |
|---|---|---|---|---|
| ЭПДМ | от −45 градусов до +135 градусов | Берег 50–70А | Выдающаяся устойчивость к ультрафиолетовому излучению и озону на открытом воздухе; превосходное эластичное восстановление после многократного растяжения на велосипеде; низкий набор сжатия | Замки капота автомобиля, кожухи наружного оборудования, сельскохозяйственная техника, морские люки |
| Нитрил NBR | от −30 градусов до +110 градусов | Берег 55–75А | Устойчивость к брызгам масла и топлива; хорошая механическая прочность для промышленных корпусов с большим-циклом работы в условиях масляного-тумана | Защелки шкафа для промышленной среды-, ремни панели доступа к гидравлическому оборудованию |
| Натуральный каучук NR | от −50 градусов до +80 градусов | Берег 40–60А | Самый высокий упругий отскок и удлинение; самый низкий гистерезис для приложений со сверх-высокой-цикличностью фиксации; отличная устойчивость к разрыву | Высокочастотное-оборудование с циклическими защелками, корпуса лабораторных приборов, крышки прецизионных устройств |
| Неопрен CR | от −35 градусов до +120 градусов | Берег 50–70А | Сбалансированная устойчивость к брызгам масла, озону и пламени; Для электрических корпусов доступны огнестойкие марки UL94-. | Защелки электрошкафа, корпуса пожароопасной-зоны, защелки для морских электрошкафов |
Внутренняя-оснастка для изготовления пресс-форм и прецизионный контроль RMA A2
Продолговатый вырез и двойная-вилка, фиксирующая конецрезиновая защелкатребуются высокоточные-инструменты для пресс-форм, чтобы обеспечить постоянную жесткость пружины растягивающейся секции и однородность размеров фиксирующего блока во всех производственных партиях. Компания Best Seal с ЧПУ-станками и электроэрозионными станками-обрабатывает все инструменты для вытягивания защелок в-собственной компанииRMA A2 Допуски прецизионного формования- одновременно контролирует ширину прорези, расстояние между рычагами вилки, толщину стопорного блока и диаметр отверстия для болта. Контроль линии разъема без заусенцев-в зоне разветвления вилки достигается за счет плоскостности поверхности разъема менее-0,01 мм на инструменте с разъемной полостью. Все производственные партии проверяются на предмет общей длины, положения болтовых отверстий, геометрии выреза, профиля запорного блока и твердости по Шору. Образцы прототипа доставлены вот 10 до 14 рабочих дней.
Промышленное, автомобильное, морское и сельскохозяйственное применение
★┊ Инструмент-Бесплатное надежное закрытие всех секторов оборудования
- ◌ Капоты автомобиля и крышки двигателя:Ремни замков капота из EPDM на сельскохозяйственных тракторах, крышках двигателей строительной техники, крышках дополнительных отсеков для грузовых автомобилей и панелях отсеков для оборудования внедорожных транспортных средств.
- ◌ Промышленные корпуса и шкафы:Резиновые защелки дверцы электрощита, ремни закрытия распределительной коробки наружного блока, ремни защелки панели доступа к промышленному шкафу управления и дверные защелки корпуса генераторной установки.
- ◌ Морское и морское хранилище:Резиновые защелки из CR или EPDM на крышках люков для хранения морских грузов, крышках рундуков на шлюпочной палубе, защелках ящиков для хранения морского оборудования и корпусах судовых электрических панелей.
- ◌ Сельскохозяйственная и строительная техника:Эластичные защелки панели доступа комбайна и экскаватора, защелки крышки бункера разбрасывателя удобрений и выдвижные защелки отсека для хранения компактного оборудования.
- ◌ Портативные и транспортные кейсы:Резиновые защелки с Т-ручками на ящиках для инструментов, транспортировочных контейнерах для оборудования, кейсах для наружной переноски и прочных портативных корпусах для инструментов.
Соблюдение требований и управление качеством
Заявление фабрики OEM о лучшем уплотнении:1. Производственное предприятие, сертифицированное по стандарту ISO 9001 и TÜV, с 20+-летним опытом точного формования резины.2. Собственные-инструменты для формовки с ЧПУ и электроэрозионной обработки с допусками RMA A2 - прошивка-свободной линии разъема в зоне разветвления вилки.3. Библиотека соединений: EPDM, NBR, NR, CR -, соответствующая RoHS, REACH и California Prop 65.4. Положение болтового отверстия, ширина выреза, расстояние между рычагами вилки и профиль стопорного блока проверяются на каждой партии прототипа.5. Строгий протокол качества AQL 0,25/0,40; Полный отчет о проверке предоставляется с каждой поставкой.
Резиновая защелка - Часто задаваемые вопросы
❓ Что контролирует усилие закрытия резиновой защелки?
Усилие закрытия в первую очередь определяется тремя параметрами конструкции: твердостью эластомерной смеси по Шору, шириной и длиной продолговатой прорези, а также общей толщиной поперечного-секции эластичной растягивающейся секции. Мы можем настроить эти параметры при проектировании штампа для достижения заданной вами силы закрытия - от легкого-мягкого закрытия на небольшой крышке прибора до надежного принудительного-запирания на панели доступа к тяжелому сельскохозяйственному оборудованию. Укажите требуемый диапазон усилия закрытия и зазор между панелями в запросе на чертеж.
❓ Может ли резиновая защелка поставляться без отверстий под болты для крепления на клей?
Да. Мы производим монтажную головку с отверстиями для болтов/заклепок или без них и можем добавить клейкие прокладки, предварительно нанесенные поверхности двусторонней-лентой-или наплавленную металлическую вставку для альтернативных методов крепления. Пользовательскую геометрию монтажной головки -, включая более широкие, длинные или наклонные монтажные платформы -, можно получить из вашего чертежа 3D CAD.
❓ Какой состав рекомендуется использовать для ремней защелки капота автомобиля, находящихся на открытом воздухе?
ЭПДМявляется стандартной рекомендацией для уличных транспортных средств и сельскохозяйственной техники.ремни замка капота. EPDM обеспечивает исключительную стойкость к УФ-излучению, озону и погодным условиям -, сохраняя эластичную гибкость при запуске при зимних холодах -45 градусов до +135 градусов в условиях перегрева моторного отсека. Его превосходные свойства при низком-сжатии-установке гарантируют сохранение постоянного усилия закрытия в течение многих лет многократного циклического использования защелки без постоянного удлинения.
❓ Каков срок изготовления прототипа индивидуальной резиновой защелки?
Все пресс-формы-обработаны на станках с ЧПУ и электроэрозионно-эрозионной обработки-на предприятии-. Первая персонализированная-статьярезиновая защелкаОбразцы прототипов доставляются в течениеот 10 до 14 рабочих днейс момента получения утвержденных чертежей 3D CAD, сопровождаемых полноразмерными отчетами о проверке и результатами испытаний на твердость смеси.
