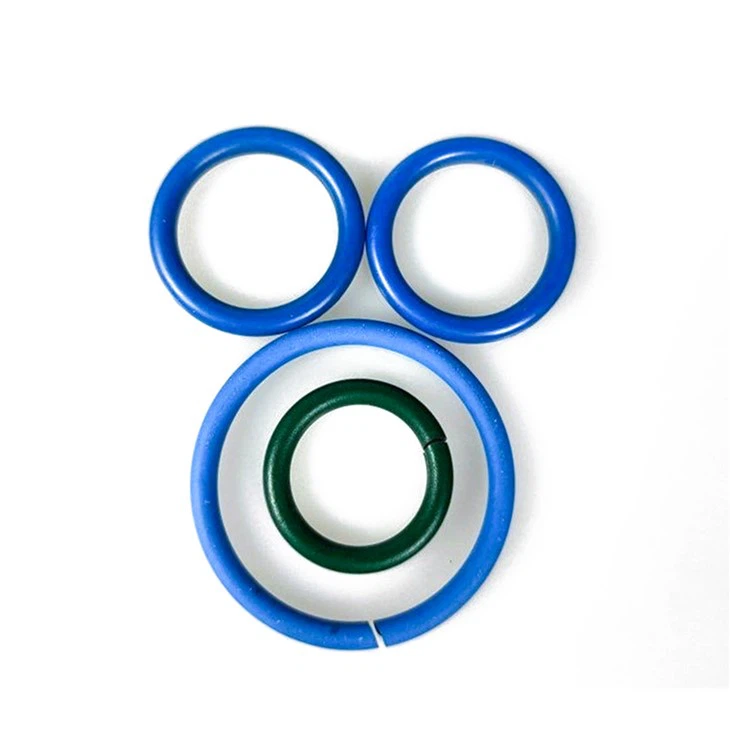

Уплотнительное-кольцо с тефлоновым покрытием

Уплотнительные кольца с тефлоновым покрытием сочетают в себе эластичность резины с превосходной химической стойкостью ПТФЭ (политетрафторэтилена), обеспечивая исключительные характеристики уплотнения в сложных промышленных условиях. Эти передовые уплотнительные решения имеют резиновый сердечник, заключенный в тонкий прочный тефлоновый слой, который обеспечивает исключительную устойчивость к агрессивным химикатам, экстремальным температурам и механическому износу.

Определение и конструкция:

Уплотнительные-кольца с тефлоновым покрытием — это прецизионные-уплотняющие компоненты, имеющие двух-слойную конструкцию. Внутренний сердечник состоит из эластомерного материала (обычно NBR, EPDM или FKM), который обеспечивает необходимые свойства сжатия и восстановления. Затем это ядро ​​полностью герметизируется тонким равномерным слоем ПТФЭ, создавая бесшовный защитный барьер.

Как работает покрытие из ПТФЭ:

Тефлоновое покрытие наносится с помощью специального процесса, обеспечивающего полное покрытие и оптимальную адгезию к резиновому сердечнику. Толщина покрытия обычно составляет от 0,05 мм до 0,2 мм, что обеспечивает:

• Химическая барьерная защита:Слой ПТФЭ предотвращает попадание агрессивных химикатов на резиновый сердечник.
• Поверхность с низким коэффициентом трения:Снижает износ при монтаже и эксплуатации.
• Стабильность температуры:Сохраняет целостность уплотнения в экстремальных температурных диапазонах.
• Антипригарные-свойства:Предотвращает прилипание носителя и упрощает обслуживание

Превосходная химическая стойкость:

Покрытие из ПТФЭ обеспечивает исключительную стойкость практически ко всем промышленным химикатам, включая:

• Сильные кислоты (серная кислота, азотная кислота, соляная кислота)
• Едкие щелочи и основания
• Органические растворители (кетоны, эфиры, ароматические соединения)
• Окислители и отбеливатели
• Топливо и нефтепродукты
• Специальные химикаты и промежуточные продукты

Расширенные температурные характеристики:

В отличие от стандартных резиновых уплотнительных колец, варианты с тефлоновым покрытием сохраняют целостность уплотнения в гораздо более широком температурном диапазоне: от криогенных условий до высоких-тепловых условий.

Уменьшение трения и износа:

Низкий коэффициент трения, присущий ПТФЭ, значительно снижает:

• Требования к монтажным усилиям
• Износ поверхности при динамическом применении
• Прерывистое-скольжение при возвратно-поступательном движении
• Частота и стоимость технического обслуживания

Предотвращение загрязнения:

Не-пористая, несмачиваемая-поверхность из ПТФЭ предотвращает:

• Абсорбция среды в материал уплотнения
• Рост бактерий и образование биопленок
• Загрязнение продукта в чувствительных приложениях
• Перенос цвета или окрашивание

Экономическая эффективность-Эффективность:

Обладая превосходными эксплуатационными характеристиками, уплотнительные кольца с тефлоновым покрытием-обеспечивают:

• Более длительный срок службы по сравнению со стандартными резиновыми уплотнениями.
• Сокращение интервалов технического обслуживания и времени простоя
• Снижение совокупной стоимости владения
• Совместимость с существующими стандартными канавками для уплотнительных колец-.

Варианты материалов и свойства:

Основные эластомерные материалы:

Свойства покрытия из ПТФЭ:

• Толщина покрытия:0,05–0,2 мм (настраиваемый)
• Поверхностная обработка:Ra 0,4–0,8 мкм
• Химическая стойкость:Универсальный (pH 0-14)
• Коэффициент трения:0,05–0,15 (динамический)
• Проницаемость:Около-нуля для большинства газов и жидкостей
• Соответствие FDA:Доступно с материалами класса FDA-.
• Фармакопея США Класс VI:Доступно по запросу

Технические характеристики:

Химическая перерабатывающая промышленность

Уплотнительные кольца с тефлоновым покрытием-отлично подходят для условий химической обработки, где постоянное воздействие агрессивных сред:

• Технологические сосуды:Фланцевые уплотнения, крышки люков, затворы корпуса реактора
• Насосы и клапаны:Сальники вала, маслосъемные колпачки, сальники корпуса насоса
• Трубопроводные системы:Фланцевые соединения, муфтовые уплотнения, быстроразъемные-муфты
• Резервуары для хранения:Уплотнения люков резервуаров, уплотнения смотровых стекол, уплотнения указателей уровня

Фармацевтика и биотехнология

В фармацевтическом производстве эти уплотнения отвечают строгим требованиям чистоты:

• Стерильная обработка:Уплотнения дверей автоклавов, системы стерильного переноса
• Биореакторы:Пломбы портов сосудов, пломбы точек отбора проб
• Заправочное оборудование:Уплотнения насосов, уплотнения клапанов, затворы для контейнеров
• Чистые утилиты:Системы очищенной воды, системы чистого пара

Производство продуктов питания и напитков

Уплотнительные кольца с тефлоновым покрытием, соответствующие требованиям FDA-, обеспечивают безопасность и качество продукции:

• Технологическое оборудование:Смесительные сосуды, теплообменники, гомогенизаторы
• Системы CIP/SIP:Очистите-на-месте и простерилизуйте-на-соединениях
• Упаковочные линии:Фасовочные машины, укупорочное оборудование, конвейеры
• Выдача напитков:Соединители для кег, линии для напитков, системы газирования

Производство полупроводников

Требования сверхвысокой-чистоты при производстве полупроводников требуют тефлонового покрытия:

• Системы доставки химикатов:Распределение кислоты/щелочи, линии растворителей
• Вакуумное оборудование:Уплотнения камеры, соединения насоса
• Распределение газа:Газопроводы высокой-чистоты, регуляторы давления
• Мокрые скамейки:Уплотнения для химических ванн, уплотнения для промывочных станций

Нефтяная и газовая промышленность

Суровые условия эксплуатации в нефтяной промышленности требуют надежных решений для уплотнений:

• Скважинное оборудование:Пакеры, клапаны, трубные соединения
• Устьевые системы:Елочные сальники, сальники регулирующих клапанов
• Процессы переработки:Уплотнения колонн, уплотнения реакторов, уплотнения теплообменников
• Трубопроводные системы:Уплотнения приемника/пускового устройства скребка, уплотнения клапанов

Дополнительные приложения

• Автомобильная промышленность: топливные системы, тормозные системы, контроль выбросов.
• Аэрокосмическая промышленность: гидравлические системы, топливные системы, экологический контроль.
• Водоочистка: хлорирование, системы озонирования, дозирование химикатов.
• Лабораторное оборудование: Аналитические приборы, соединения для стеклянной посуды.
• Медицинские устройства: обработка жидкостей, системы доставки лекарств.

Выбор основного эластомера

Требования к температуре

• Ниже -40 градусов:ЭПДМ, ВМК
• от -40 градусов до +100 градусов:НБР, ЭПДМ
• От +100 градуса до +150 градуса:ФКМ, ХНБР, ЭПДМ
• От +150 градуса до +200 градуса:ФКМ, ВМК
• Выше +200 градуса:ФФКМ

Для соблюдения нормативных требований

• Контакт с продуктами питания FDA:EPDM, VMQ, FKM (классы FDA)
• Фармакопея США Класс VI:VMQ, EPDM (медицинские марки)
• Питьевая вода (NSF-61):ЭПДМ
• 3А Молочная:ЭПДМ, ВМК

Выбор твердости

Требования к конструкции канавок

Статические уплотнительные канавки

• Сжатие:15-25% для торцевых уплотнений, 10-18% для канавок типа «ласточкин хвост»
• Ширина паза:1,02-1,08 × диаметр поперечного сечения уплотнительного кольца
• Глубина канавки:Учитывает процент сжатия и тепловое расширение.
• Поверхностная обработка:Ra 0,4–1,6 мкм для оптимального уплотнения.

Динамические уплотнительные канавки

• Сжатие:8-12% для возвратно-поступательного движения, 3-8% для роторного
• Зазор зазора:Минимизируйте, чтобы предотвратить экструзию (обычно<0.3mm)
• Вывод-в фаске:15-25 градусов с радиусом для защиты покрытия
• Длина паза:Допускать тепловое расширение без чрезмерного-сжатия.

Вопросы совместимости

• Совместимость основного материала по температуре/набуханию
• Потенциальное проникновение малых молекул через покрытие
• Совместимость смазочных материалов как с ПТФЭ, так и с сердечником.
• Влияние чистящего средства на работу уплотнения

Контроль качества производства

• Входной контроль материалов:Сертификация и тестирование необработанного эластомера; Проверка чистоты порошка ПТФЭ (только чистый ПТФЭ); одобрение красителей и добавок
• В разделе-Управление процессом:Измерение толщины покрытия (возможен 100% контроль); визуальный контроль однородности покрытия; проверка размеров согласно AS 568 или пользовательским спецификациям; измерение качества поверхности
• Финальное тестирование:Визуальный осмотр 100%; проверка размеров; испытание на твердость по ASTM D2240; набор сжатия по ASTM D395; испытание на растяжение по ASTM D412; испытания на химическую стойкость погружением

•

Сертификаты и соответствие

• ISO 9001:2015 - Система менеджмента качества
• FDA 21 CFR 177.2600 - Соответствие требованиям, касающимся контакта с пищевыми продуктами
• Класс VI USP - Биосовместимость для медицинского применения
• NSF/ANSI 51 - Материалы для пищевого оборудования
• NSF/ANSI 61 - Компоненты системы питьевой воды
• Разрешение WRAS - на питьевую воду в Великобритании

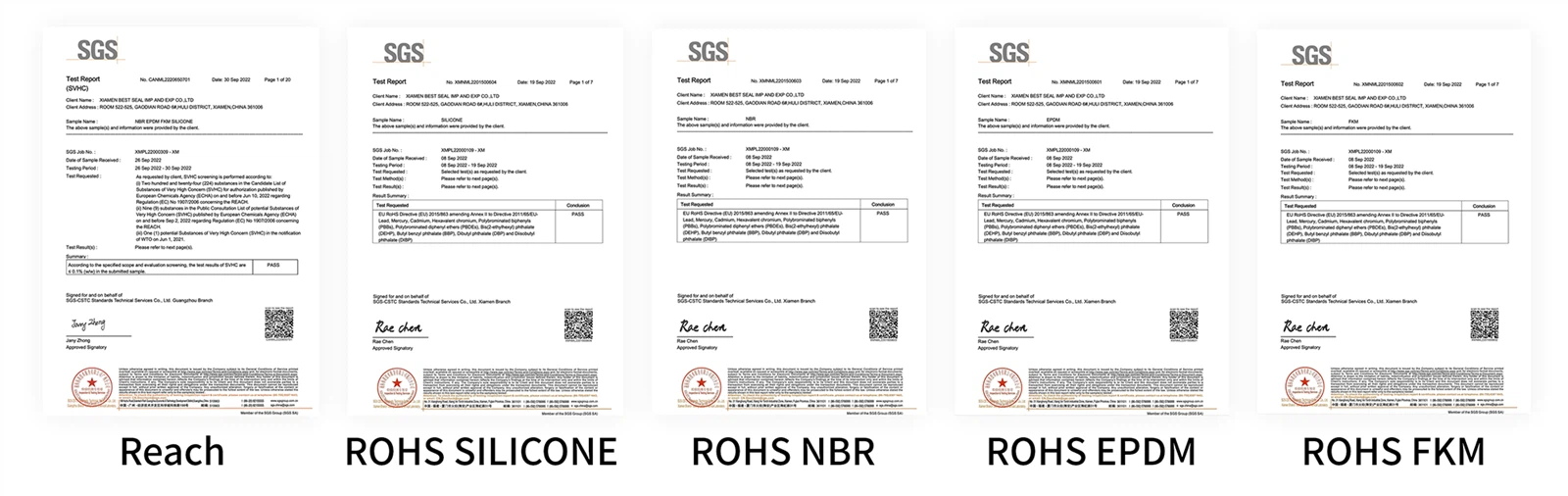

• RoHS - Ограничение содержания опасных веществ
• REACH - Соответствие европейским нормам по химическим веществам
•

Доступны стандартные размеры

• Сердечник из NBR с покрытием из натурального PTFE.
• Сердечник из EPDM с покрытием из натурального PTFE.
• Твердость 70 по Шору А
• Стандартная толщина покрытия (0,1 мм)

Возможности индивидуального производства

• Диапазон размеров:ID от 1мм до 3000мм+
• Поперечный-Разрез:Стандартные (AS568) или пользовательские профили
• Основные материалы:Любой эластомер, подходящий для применения
• Цвет покрытия:Доступен любой цвет RAL или Pantone.
• Толщина покрытия:от 0,05 мм до 0,3 мм
• Твердость:20-90 Шор А
• Особые возможности:Вентиляция, внутреннее усиление, специальные формы

Минимальный объем заказа

• Стандартные размеры (товары на складе):1 шт.
• Нестандартные размеры (без инструментов):1 шт.
• Разработка новых инструментов:минимум 1 штука

Сроки выполнения

Упаковка и доставка

• Внутри упаковки:

1. Полиэтиленовый пакет небольшого размера:Подходит для небольших количеств или пробных упаковок.
2. Массовая упаковка мешка:Экономичный-эффективный-вариант упаковки большого объема
3. Упаковка тубы/катушки:Организованная упаковка для длинных или тонких резиновых профилей (опция)
4. Надувная лодка/газ-наполненная:Упаковка: амортизирующие мешки,-наполненные воздухом, для защиты продукции во время транспортировки (опция).
5. Вакуумная упаковка:Для длительного-хранения или применения,-чувствительного к влаге (дополнительно)

• Идентификация лота:Этикетка с указанием размера, материала, количества и номера партии.
• Внешняя упаковка:Гофрокартон с прокладочным материалом
• Документация:Упаковочный лист, сертификация материалов, протоколы испытаний.
•

Экспортная документация

• Счет-фактура
• Товарная накладная
• Паспорта безопасности материалов (MSDS/SDS)
• Сертификаты соответствия
• Сертификат происхождения (если требуется)
• Протоколы испытаний и сертификаты
